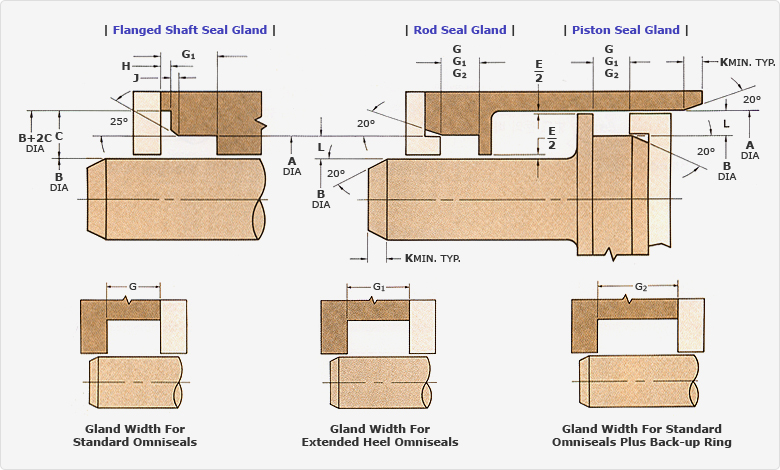

Hardware Design-Radial Seal

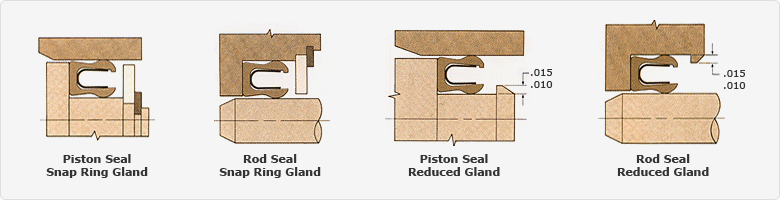

Radial Seal Gland Dimension JIS B2406 호칭번호 G +0.25 0 G1 +0.25 0 G2 +0.25 0 K MIN. C ±0.13 H ±0.13 J ±0.13 *E P3~P10 2.5 3.9 5.4 3.4 3.5 0.4 0.8 0.10 P10A~P22 3.2 4.4 60.0 4.2 4.0 0.6 0.9 0.13 P22A~P50 4.7 6.0 7.8 5.8 5.4 0.7 1.3 0.15 P48A~P150 7.5 9.0 11.5 7.4 8.7 0.8 1.8 0.18 P150A~P400 11.0 13.0 17.0 8.4 13.0 1.2 2.3 0.20 Alternate Gland Designs

Hardware Design-Face Seal

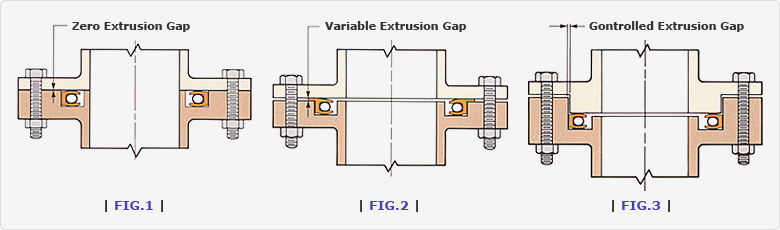

FACE SEAL의 규격은 하드웨어 DIMENSION을 클릭하시면 볼 수 있습니다. FACE SEAL에 대한 일반적인 하드웨어 디자인은 [Fig1]과 같이 프랜지를 조였을 때 EXTRUSION GAP이 ZERO가 됩니다. 그러나 극도의 압력이 있을 경우 그 힘에 의해 프랜지 면이 HARDWARE로 부터 조금씩 무리하게 벌어질 수가 있습니다[Fig2]. 그래서 생기는 틈 사이로 SEAL의 뒤쪽 부분이 변형이 생기게 되어 문제를 일으키게 됩니다. 이 문제를 방지하기 위해 [Fig3]과 같이 디자인하면 압력이 높아져도 [Fig2]와 같이 문제가 발생하지 않습니다.
